环形光源
产品概述
环 形 光 源 由 高 亮LED经 结 构 优 化 设 计 阵 列 而 成 ， 性 能 稳定 ， 安 装 方 便 。 以 不 同 照 射 角 度 、 不 同 颜 色 组 合 直 接 在被 测 物 体 上 ， 可 避 免 照 射 阴 影 现 象 ， 突 显 成 像 特 征 。 也可结合漫射板使用，使光线更为均匀、柔和。
应用范围
1、IC 等半导体产品外观字符检测。
2、PCB电路基板与元件检测。
3、产品包装外观、标签检测。
4、药片破损、缺片检测。
在机器视觉光源系列当中，环形光源最为灵活多变。环形光有低角度环形光、高角度环形光等不同类型，例如0°环形光源、30°环形光源、45°环形光源、60°环形光源、90°环形光源等。环形光源的口径可以不同、 “角度”可以不同、光的颜色可以不同、安装高度也可以不同。客户可以按照实际情况选择，本公司除了标准光源可供选择外，还可以根据客户的要求定制。 苦恼视觉光源解决方案，不妨咨询我司。
环形光源参数表
| 序号 | 型号 | 颜色 | 功率（W） | 灯珠排数 | 内径 （mm） | ||
| W/G/B/UV | R | IR | |||||
| 1 | HL-RL3275-W/G/B/R/UV//IR | 白、绿、蓝、红、紫外、红外 | 1.8 | 1.1 | 1.1 | 2 | 10 |
| 2 | HL-RL4090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 1.1 | 0.7 | 0.7 | 1 | 24 |
| 3 | HL-RL4265-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 2.5 | 1.4 | 1.7 | 2 | 18 |
| 4 | HL-RL4860-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 | 2.5 | 2.5 | 2 | 26 |
| 5 | HL-RL5030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 2.2 | 1.4 | 1.4 | 2 | 25 |
| 6 | HL-RL5045-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.3 | 2.9 | 2.9 | 3 | 20 |
| 7 | HL-RL5060-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 | 2.5 | 2.5 | 2 | 22.5 |
| 8 | HL-RL5090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 | 1.8 | 1.8 | 2 | 25 |
| 9 | HL-RL5480-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 | 1.8 | 1.8 | 2 | 26 |
| 10 | HL-RL5460-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 |
|
|
2 | 23.5 |
| 11 | HL-RL5590-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 2.9 | 1.8 | 1.8 | 2 | 24 |
| 12 | HL-RL6000-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 1.8 | 1.1 | 1.1 | 1 | 30 |
| 13 | HL-RL6030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.2 | 2.2 | 2.2 | 2 | 22 |
| 14 | HL-RL6060-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.0 | 2.2 | 2.2 | 2 | 33.5 |
| 15 | HL-RL6090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 3.6 |
|
|
2 | 30 |
| 16 | HL-RL6675-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 2.9 |
|
|
2 | 46 |
| 17 | HL-RL7030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 6.1 |
|
|
3 | 30 |
| 18 | HL-RL7090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 5.4 | 4.0 | 4.0 | 3 | 36 |
| 19 | HL-RL7430-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.3 | 2.5 | 2.5 | 2 | 40 |
| 20 | HL-RL7460-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 5.4 | 3.2 | 5.0 | 3 | 35 |
| 21 | HL-RL9030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 7.9 | 5.0 | 5.0 | 3 | 51 |
| 22 | HL-RL9045-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 10.8 | 6.5 | 6.5 | 4 | 46 |
| 23 | HL-RL9070-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 9.4 | 6.5 | 8.4 | 4 | 44 |
| 24 | HL-RL9600-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 2.5 |
|
|
1 | 60 |
| 25 | HL-RL9090-W/G/B/R/UV | 白、绿、蓝、红、紫外 | 9.0 | 5.8 |
|
4 | 39 |
| 26 | HL-RL9090-IR940 | 红外 |
|
|
9.2 | 4 | 30 |
| 27 | HL-RL10090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 12.6 | 7.6 | 7.6 | 5 | 40 |
| 28 | HL-RL12030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 11.9 | 7.6 | 7.6 | 3 | 80 |
| 29 | HL-RL12045-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 24.8 |
|
|
7 | 60 |
| 30 | HL-RL12050-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 15.5 | 9.7 | 9.7 | 4 | 80 |
| 31 | HL-RL12060-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 21.6 | 13.0 | 13.0 | 6 | 60 |
| 32 | HL-RL12070-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 15.1 |
|
|
4 | 65 |
| 33 | HL-RL12080-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 13.7 |
|
|
4 | 65 |
| 34 | HL-RL12090-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 13.0 | 7.2 | 7.2 | 3 | 76 |
| 35 | HL-RL13220-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 7.6 |
|
|
3 | 96 |
| 36 | HL-RL14045-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.0 | 19.4 | 19.4 | 4 | 100 |
| 37 | HL-RL14600-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.3 | 2.9 | 2.9 | 1 | 104 |
| 38 | HL-RL15000-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 4.3 |
|
|
1 | 50 |
| 39 | HL-RL17200-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 5.4 | 3.2 | 3.2 | 1 | 130 |
| 40 | HL-RL18030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 31.0 | 18.7 | 18.7 | 5 | 132 |
| 41 | HL-RL18060-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 20.9 | 15.1 | 15.1 | 4 | 126 |
| 42 | HL-RL20820-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 17.3 |
|
|
3 | 162 |
| 43 | HL-RL20860-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 21.6 | 13.0 | 13.0 | 3 | 155 |
| 44 | HL-RL21300-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 7.9 |
|
|
1 | 175 |
| 45 | HL-RL35030-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 41.8 | 25.2 | 25.2 | 3 | 300 |

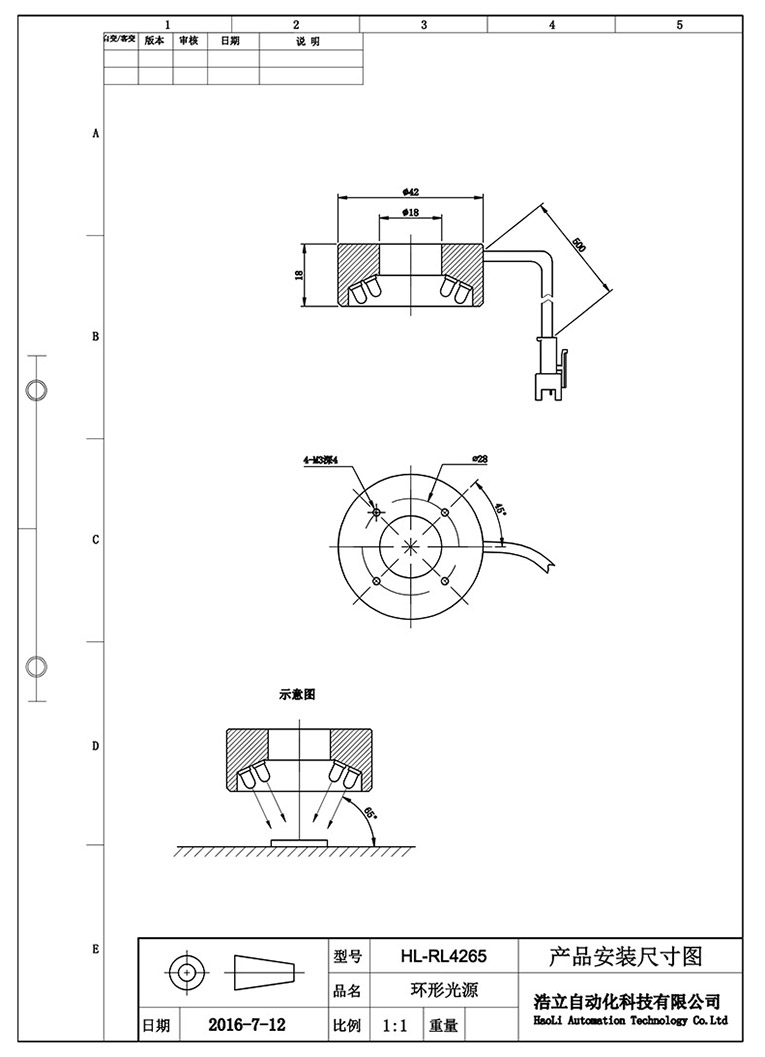

光源照射示意图
