条形光源HL-BL50728

上一个：条形光源HL-BL28228 下一个：环形无影光源HL-HRL80

详情介绍

条形光源

产品概述

条形光源特别适用于大尺寸特征的成像场合，其长度从十几毫米到几米不等，并可根据实际需求选择光源颜色。多个条形光源可自由组合，照射角度也可根据检测需求随意调整。

应用范围

1、检测包装破损。
2、检测LCD字符，定位标记。
3、检测膨胀胶片破损，伸展胶片破损。
4、检测遮蔽胶带破损。
5、检测连接器引脚平整度。
6、检测液晶元件。
7、检测大面积物体表面划痕等。

产品特点

1、亮度高，方向性好

2、尺寸灵活多变，可根据实际需求定制

3、结构可自由组合，角度也可自由调整

4、安装方便，结构紧凑

5、适用范围广泛

序号	型号	颜色	功率（W）		灯珠排数	尺寸（mm）
序号	型号	颜色	W/G/B/UV	R/IR	灯珠排数	尺寸（mm）
1	HL-BL5718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	1.1	0.7	2	长57 宽18
2	HL-BL5728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	2.2	1.4	4	长57 宽28
3	HL-BL5738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	3.2	2.2	6	长57 宽38
4	HL-BL10218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	2.2	1.4	2	长102 宽18
5	HL-BL10228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	4.3	2.9	4	长102 宽28
6	HL-BL10238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	6.5	4.3	6	长102 宽38
7	HL-BL14718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	3.2	2.2	2	长147 宽18
8	HL-BL14728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	6.5	4.3	4	长147 宽28
9	HL-BL14738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	9.7	6.5	6	长147 宽38
10	HL-BL19218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	4.3	2.9	2	长192 宽18
11	HL-BL19228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	8.6	5.8	4	长192 宽28
12	HL-BL19238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	14.0	8.6	6	长192 宽38
13	HL-BL23718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	5.4	3.6	2	长237 宽18
14	HL-BL23728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	10.8	7.2	4	长237 宽28
15	HL-BL23738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	16.2	10.8	6	长237 宽38
16	HL-BL28218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	6.5	4.3	2	长282 宽18
17	HL-BL28228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	13.0	8.6	4	长282 宽28
18	HL-BL28238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	19.4	13.0	6	长282 宽38
19	HL-BL32718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	7.6	5.0	2	长327 宽18
20	HL-BL32728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	15.1	10.1	4	长327 宽28
21	HL-BL32738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	22.7	15.1	6	长327 宽38
22	HL-BL37218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	8.6	5.8	2	长372 宽18
23	HL-BL37228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	17.3	11.5	4	长372 宽28
24	HL-BL37238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	25.9	17.3	6	长372 宽38
25	HL-BL41718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	9.7	6.5	2	长417 宽18
26	HL-BL41728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	19.4	13.0	4	长417 宽28
27	HL-BL41738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	29.2	19.4	6	长417 宽38
28	HL-BL46218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	10.8	7.2	2	长462 宽18
29	HL-BL46228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	21.6	14.4	4	长462 宽28
30	HL-BL46238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	32.4	21.6	6	长462 宽38
31	HL-BL50718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	11.9	7.9	2	长507 宽18
32	HL-BL50728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	23.8	15.8	4	长507 宽28
33	HL-BL50738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	23.8	35.6	6	长507 宽38
34	HL-BL55218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	13.0	8.6	2	长552 宽18
35	HL-BL55228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	25.9	17.3	4	长552 宽28
36	HL-BL55238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	38.9	25.9	6	长552 宽38
37	HL-BL59718K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	14.0	9.4	2	长597 宽18
38	HL-BL59728K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	28.1	18.7	4	长597 宽28
39	HL-BL59738K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	42.1	28.1	6	长597 宽38
40	HL-BL64218K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	15.1	10.1	2	长642 宽18
41	HL-BL64228K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	30.2	20.2	4	长642 宽28
42	HL-BL64238K-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	45.4	30.2	6	长642 宽38

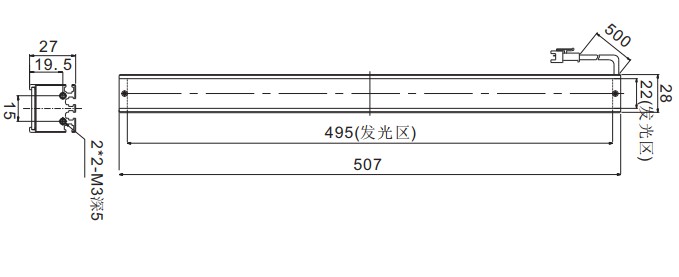

安装尺寸图
