面光源HL-HFL7070

上一个：面光源HL-HFL2727 下一个：开孔侧面导光光源HL-FL200200K-K50

详情介绍

面光源

产品概述

面光源是一种平面照明光源，面光源也叫背光源LED经结构优化后均布在光源底部或四周，经漫射导光板后在表面形成一片均匀的照射光，外配浩立设计的增光片，其光源亮度可提高20%到50%，优于市场其它同类光源。平行面光源也是一种面发光光源，这种光源具有更好的方向性，LED经结构优化均布与光源底部，经漫射导光板后在表面形成亮度均匀的照射光，在表面配置特殊光学材料，使照射出来的光线进一步优化。这两种光源通常用于外形轮廓检测场合。

应用范围：
*外形轮廓测量。
*加工尺寸测量。
*玻璃瓶破损、异物检测。
*透明物体表面划痕、污渍或内部异物、破损等检测*外形轮廓测量
*加工尺寸测量
*玻璃瓶破损、异物检测
*透明物体表面划痕、污迹或内部异物、破损等检测

序号	型号	颜色	功率（W）		尺寸（mm）
序号	型号	颜色	W/G/B/UV	R/IR	尺寸（mm）
1	HL-HFL1919-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	0.7	0.4	发光区19×19
2	HL-HFL2727-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	1.4	0.7	发光区27×27
3	HL-HFL3030-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	1.1		发光区30×30
4	HL-HFL5050-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	3.2	2.5	发光区50×50
5	HL-HFL6040-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	4.0		发光区60×40
6	HL-HFL6060-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	7.2		发光区60×60
7	HL-HFL7070-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	7.9	4.0	发光区70×70
8	HL-HFL10050-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	4.7		发光区 100×50
9	HL-HFL100100-W/G/B/UV/IR	白、绿、蓝、紫外、红外	12.6	7.6	发光区100×100
10	HL-HFL11060-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	10.1	5.0	发光区110×60
11	HL-HFL120120-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	25.2	14.4	发光区120×120
12	HL-HFL150100-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	14.0	11.9	发光区150×100
13	HL-HFL160120-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	22.7		发光区160×120
14	HL-HFL180100-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	25.2		发光区180×100
15	HL-HFL190100-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	20.2		发光区190×100
16	HL-HFL200100-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外		16.2	发光区 200×100
17	HL-HFL200160-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	36.0	21.6	发光区 200×160
18	HL-HFL200200-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	50.4	30.2	发光区200×200
19	HL-HFL220150-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	37.8		发光区 220×150
20	HL-HFL240150-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	24.8		发光区 208×138
21	HL-HFL250150-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	45.4		发光区 250×150
22	HL-HFL250200-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	1.8		发光区250×200
23	HL-HFL300260-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	48.2		发光区 220×280
24	HL-HFL300300-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	80.6		发光区300×300
25	HL-HFL380250-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	56.2		发光区380×250
26	HL-HFL400300-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	103.7	103.7	发光区 400×300
27	HL-HFL420250-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	121.0		发光区420×250
28	HL-HFL400150-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	57.6		发光区400×150
29	HL-HFL600400-W/G/B/R/UV/IR	白、绿、蓝、红、紫外、红外	282.2		发光区600×400

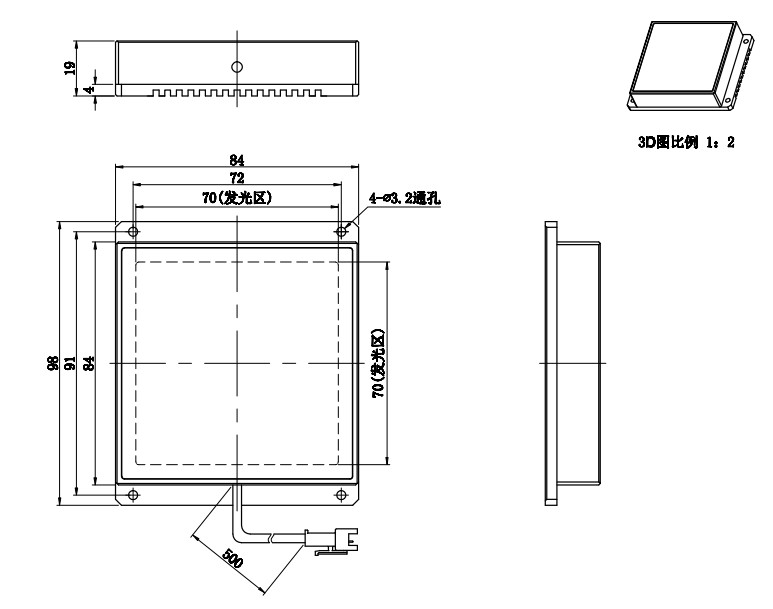

安装尺寸图
