侧面导光光源
侧面光源是一种平面照明光源，LED结构均匀分别在光源侧面，通过导光板与漫射扳在表面形成一片
均匀的照射光。尺寸灵活多变，方便客户定制，可以开方孔或圆孔。
应用范围：
*外形轮廓测量。
*加工尺寸测量。
*玻璃瓶破损、异物检测。
*透明物体表面划痕、内部异物、
*破损等检测。
*药片外观检测
*纸盒定位
*遥控器按键字符识别
*LED基板有无检测
*外轮廓边缘定位检测
| 序号 |
|
型号 | 颜色 | 功率（W） | 尺寸（mm） | |
| W/G/B/UV | R/IR | |||||
| 1 | 侧面导光光源 | HL-FL5050K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 8.2 | 4.1 | 发光区50×50 |
| 2 | HL-FL7070K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 8.2 | 8.2 | 发光区70×70 | |
| 3 | HL-FL100100K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 12.2 | 8.2 | 发光区100×100 | |
| 4 | HL-FL150150K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 16.3 | 12.2 | 发光区150×150 | |
| 5 | HL-FL200200K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 20.4 | 16.3 | 发光区200×200 | |
| 6 | HL-FL250150K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 24.5 | 20.4 | 发光区 250×150 | |
| 7 | HL-FL250200K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 24.5 | 20.4 | 发光区250×200 | |
| 8 | HL-FL300200K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 28.6 | 20.4 | 发光区300×200 | |
| 9 | HL-FL300250K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 28.6 | 20.4 | 发光区300×250 | |
| 10 | HL-FL300300K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 28.6 | 20.4 | 发光区300×300 | |
| 11 | HL-FL400300K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 40.8 | 32.6 | 发光区400×300 | |
| 12 | HL-FL600450K-W/G/B/R/UV/IR | 白、绿、蓝、红、紫外、红外 | 57.1 | 40.8 | 发光区600×450 | |
| 13 | 开孔侧面导光光源 | HL-FL250120K-W/G/B/R/UV/IRK50 | 白、绿、蓝、红、紫外、红外 | 25.0 | 22.0 | 发光区 250×120 开孔50 |
| 14 | HL-FL250150K-W/G/B/R/UV/IRK50 | 白、绿、蓝、红、紫外、红外 | 25.0 | 22.0 | 发光区250×150 开孔50 | |
| 15 | HL-FL250250K-W/G/B/R/UV/IRK50 | 白、绿、蓝、红、紫外、红外 | 25.0 | 22.0 | 发光区250×250 开孔50 | |
| 16 | HL-FL300200K-W/G/B/R/UV/IRK50 | 白、绿、蓝、红、紫外、红外 | 30.0 |
|
发光区300×200 开孔50 | |
| 17 | HL-FL400200K-W/G/B/R/UV/IRK40 | 白、绿、蓝、红、紫外、红外 | 40.0 |
|
发光区400×200 开孔40 | |
| 18 | HL-FL400300K-W/G/B/R/UV/IRK50 | 白、绿、蓝、红、紫外、红外 | 40.0 |
|
发光区400×300 开孔50 | |
| 19 | HL-FL500400K-W/G/B/R/UV/IRK70 | 白、绿、蓝、红、紫外、红外 | 50.0 |
|
发光区500×400 开孔70 | |

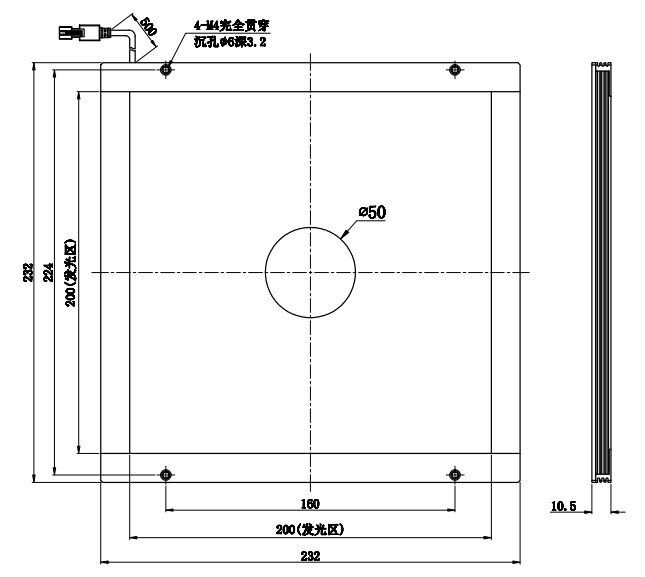

安装尺寸图
